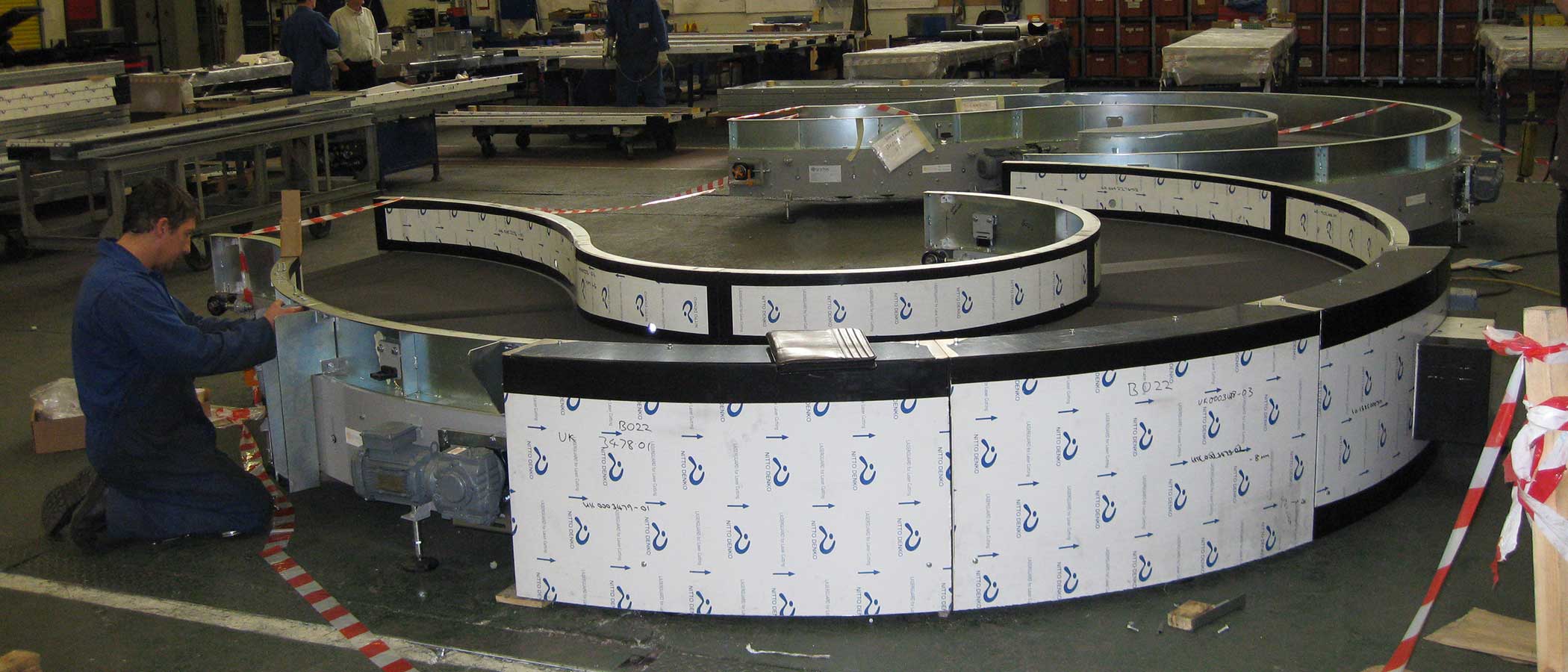

Courbes motorisées TS-TR150 pour la manutention des bagages dans les aéroports
Les courbes de convoyeur motorisées Gramac Quartz TS-TR150 sont conçues pour s'intégrer aux systèmes de traitement des bagages aéroportuaires à haute vitesse et aux exigences élevées. Elles assurent des changements de direction fluides, facilitant ainsi le déplacement des bagages dans les réseaux de convoyeurs aéroportuaires où l'espace, la fiabilité et la disponibilité du système sont essentiels. Dans des conditions ambiantes normales d'utilisation et avec un entretien approprié, leur durée de vie peut largement dépasser 15 ans.




Dimensions et angles des courbes de bande aéroportuaire standard TS-TR150
Le tableau ci-dessous répertorie les formats de courbes de bande TS-TR150 standard pour les systèmes de traitement des bagages aéroportuaires, notamment les rayons de courbure extérieur et intérieur, les largeurs de bande, les rayons nominaux de l'axe central, les angles sous-tendus disponibles et les désignations de modèle. Un X indique un angle standard répertorié pour ce modèle.
| Courroie extérieure Rad (mm) | Largeur de la courroie (mm) | Courroie intérieure Rad (mm) | C/L nominal Rad (mm) | (A) = Angles sous-tendus | Désignation du modèle | ||||
|---|---|---|---|---|---|---|---|---|---|
| 30 ° | 45 ° | 60 ° | 90 ° | 180 ° | |||||
| 1765 | 1030 | 735 | 1250 | X | X | X | X | X | TS-TR150/1765/1030/(A) |
| 1915 | 1030 | 885 | 1400 | X | X | X | X | X | TS-TR150/1915/1030/(A) |
| 1930 | 1030 | 900 | 1415 | X | X | X | X | X | TS-TR150/1930/1030/(A) |
| 1985 | 1030 | 955 | 1470 | X | X | X | X | X | TS-TR150/1985/1030/(A) |
| 2065 | 1030 | 1035 | 1550 | X | X | X | X | X | TS-TR150/2065/1030/(A) |
| 2185 | 1230 | 955 | 1570 | X | X | X | X | X | TS-TR150/2185/1230/(A) |
| 2265 | 1230 | 1035 | 1650 | X | X | X | X | X | TS-TR150/2265/1230/(A) |
| 2365 | 1230 | 1135 | 1750 | X | X | X | X | X | TS-TR150/2365/1230/(A) |
Remarque : Tout angle de courbure compris entre 15° et 180° peut être fabriqué sur demande.
La courbe de bande aéroportuaire TS-TR150 peut également être fabriquée dans des formats sur mesure, avec un rayon extérieur maximal de 3 500 mm et une largeur de bande maximale de 1 500 mm.

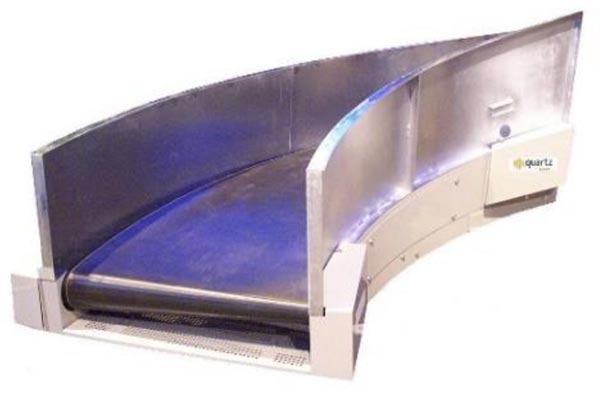

Courbes de convoyeurs à spirale pour la manutention des bagages dans les aéroports
Lorsqu'un convoyeur à bagages doit changer de direction et d'altitude, des courbes à bande hélicoïdale peuvent être fabriquées avec un dénivelé allant jusqu'à 500 mm sur 90° (au prorata pour les autres angles). Ces courbes sont généralement équipées d'une surface de bande à haute adhérence pour éviter le glissement des bagages et d'un motoréducteur freiné.
Formats et dimensions standard des courbes de courroies spirales
Le tableau répertorie les formats de spirales et leurs angles sous-tendus disponibles. Un X indique un angle disponible pour le modèle correspondant.
| Courroie extérieure Rad (mm) | Largeur de la courroie (mm) | Courroie intérieure Rad (mm) | C/L nominal Rad (mm) | (A) = Angles sous-tendus | Désignation du modèle | ||||
|---|---|---|---|---|---|---|---|---|---|
| 30 ° | 45 ° | 60 ° | 90 ° | 180 ° | |||||
| 1765 | 1030 | 735 | 1250 | X | TS-TR150/1765/1030/(A) SP | ||||
| 1915 | 1030 | 885 | 1400 | X | TS-TR150/1915/1030/(A) SP | ||||
| 1930 | 1030 | 900 | 1415 | X | TS-TR150/1930/1030/(A) SP | ||||
| 1985 | 1030 | 955 | 1470 | X | X | X | X | TS-TR150/1985/1030/(A) SP | |
| 2065 | 1030 | 1035 | 1550 | X | X | X | X | TS-TR150/2065/1030/(A) SP | |
| 2185 | 1230 | 955 | 1570 | X | TS-TR150/2185/1230/(A) SP | ||||
| 2265 | 1230 | 1035 | 1650 | X | TS-TR150/2265/1230/(A) SP | ||||
| 2365 | 1230 | 1135 | 1750 | X | TS-TR150/2365/1230/(A) SP | ||||

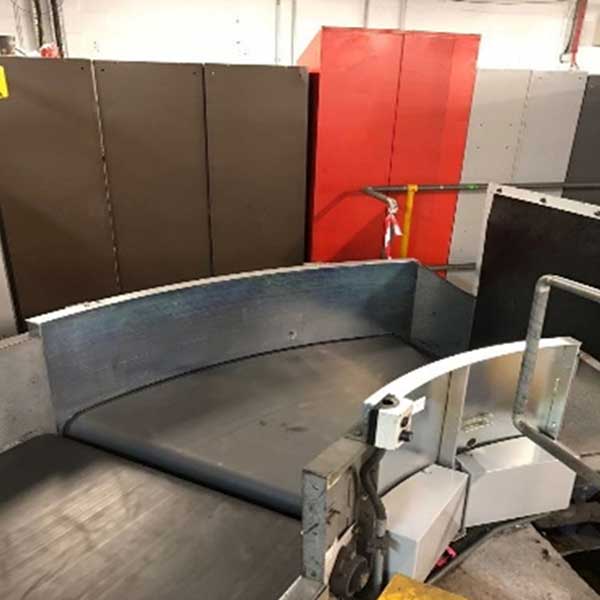

Configuration et maintenance de la courbe de la bande transporteuse aéroportuaire TS-TR150

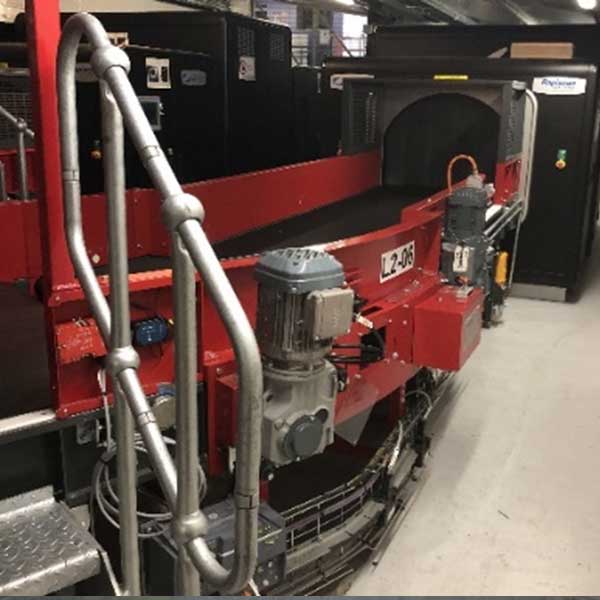

Groupes moteurs : Les motoréducteurs à arbre creux sont généralement montés côté refoulement, soit horizontalement sur le rayon extérieur, soit verticalement sur le rayon intérieur. Les moteurs SEW Eurodrive sont fournis de série ; des moteurs d’autres fabricants peuvent également être fournis et installés.
Courroies : Les courroies sans fin sont fournies avec un nombre minimal de joints en bout vulcanisés, utilisant un matériau à deux plis avec un support en polyester et une surface supérieure en PVC noir conçue pour un faible frottement et un faible niveau sonore. Le matériau de la courroie spécifié est résistant au feu selon la norme ISO 340. Les courbes en spirale utilisent des courroies à haute adhérence et à surface rugueuse ; d’autres types de courroies sont disponibles sur demande.

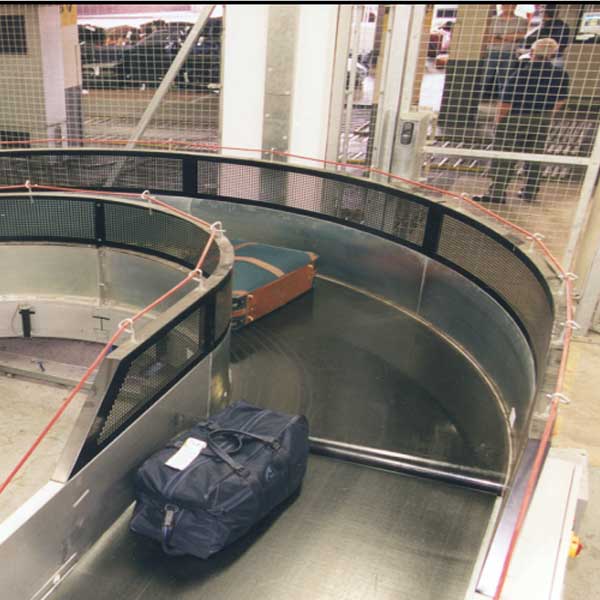

Parois latérales : Des parois latérales amovibles en tôle d’acier peuvent être installées jusqu’à 450 mm au-dessus du niveau du tapis roulant. Elles peuvent être équipées de supports de fixation et de trous pour cellules photoélectriques (PEC) et réflecteurs.
Protection : Des panneaux amovibles en tôle galvanisée assurent la protection de la face inférieure de série. Les galets de guidage de la courroie sont protégés en haut, en bas et aux extrémités.
Supports : Des pieds de support en H sont disponibles avec des patins anti-vibrations et un réglage de ±50 mm, ou avec des roulettes verrouillables. Des stabilisateurs latéraux peuvent être installés sur des structures courbes proches du sol, tandis que des supports latéraux sont fournis pour les installations suspendues au plafond.
Finition : Le corps principal, les parois latérales et les supports peuvent être thermolaqués dans une couleur standard RAL ou BS au choix du client. Une finition galvanisée est également disponible pour les environnements humides ou exposés aux intempéries.
Maintenance : Les manuels d’utilisation et de maintenance expliquent les opérations d’entretien périodique recommandées. Les roulements étanches à vie minimisent les besoins en lubrification, et les protections légères des pièces mobiles sont amovibles pour faciliter l’accès. Une fenêtre d’inspection est prévue, et aucun outil spécifique n’est requis. Le composant le plus lourd est généralement le motoréducteur, qui pèse jusqu’à 35 kg. Le remplacement de la courroie peut être effectué en moins de 20 minutes.

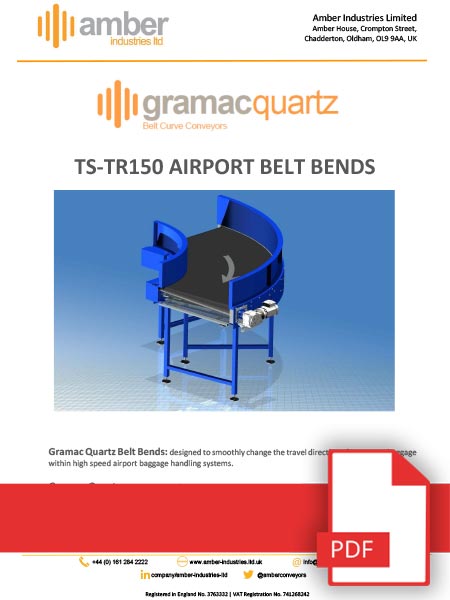

Pour plus d'informations techniques, consultez la page des spécifications techniques de la courbe de courroie ou téléchargez la fiche technique TS-TR150 ci-dessus.
Frequently Asked Questions About Airport Baggage Handling Belt Curves

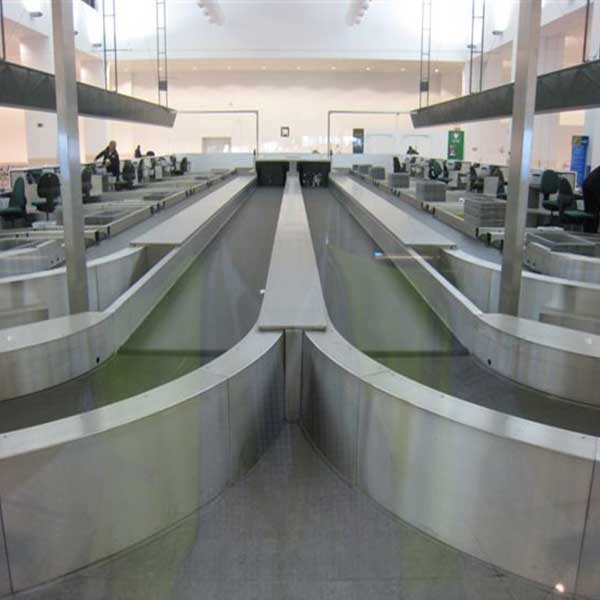

Gramac Quartz TS-TR150 powered belt curves are designed for integration into high-speed airport baggage handling systems. They provide controlled changes in conveyor direction, allowing baggage to travel around bends within automated conveyor networks. The range includes standard, spiral and bespoke configurations to suit different airport layouts and baggage handling requirements.
The standard TS-TR150 airport belt curve range includes belt widths of 1,030 mm and 1,230 mm, with listed subtended angles of 30°, 45°, 60°, 90° and 180°. Bespoke curve angles between 15° and 180° can also be manufactured on request. The technical specification table on this page identifies the available dimensions and standard angles for each model.
Yes. Gramac Quartz spiral belt curves can change both the direction and elevation of a baggage conveyor route. They can be manufactured with a height change of up to 500 mm over a 90° curve, with proportional changes for other angles. Spiral configurations normally incorporate a high-grip belt surface to help prevent baggage slippage and a braked geared motor unit.
Yes. TS-TR150 airport belt curves can be manufactured in bespoke formats with an outer radius of up to 3,500 mm and a belt width of up to 1,500 mm. Options include alternative drive motor arrangements, sidewalls, supports, guarding and finishes. These configurations help accommodate the physical and operational requirements of individual airport baggage handling installations.
TS-TR150 belt curves are designed for straightforward maintenance. Features include sealed-for-life bearings, removable lightweight guards and a maintenance viewing window. No special tools are required for routine maintenance, and belt changes can be completed in under 20 minutes. Each belt curve is supplied with an operation and maintenance manual outlining recommended inspection and maintenance procedures.
The standard and spiral TS-TR150 belt curve dimensions and available angles are listed in the technical tables on this page. For further product information, you can download the Gramac Quartz TS-TR150 Airport Belt Curve Data Sheet (PDF).
