Convoyeurs aériens MCM
Le principe des convoyeurs aériens à chaîne repose sur l'utilisation d'une chaîne motrice continue se déplaçant sur un rail. Des supports individuels, fixés à la chaîne à intervalles réguliers, permettent de suspendre les produits à transporter, soit directement, soit par l'intermédiaire de barres de charge ou de supports spécifiques. Il est également possible d'utiliser des « crans » fixés à la chaîne pour pousser des chariots le long d'un second rail, généralement situé sous le rail principal. Les produits à transporter sont alors suspendus à ces chariots. Ce type de convoyeur aérien est appelé « Power & Free ».
La division MCM Conveyors d'Amber Industries Limited a développé et fabrique sa propre gamme complète et de haute qualité de systèmes de convoyeurs aériens légers, moyens et lourds.
La conception modulaire de ces systèmes, associée à une gamme d'accessoires standard (courbes horizontales et verticales de différents rayons, plateaux tournants, indexeurs, unités de chargement/déchargement automatiques, etc.), permet une configuration aisée pour répondre aux exigences d'acheminement et d'agencement les plus complexes de tous les processus de fabrication et d'assemblage. L'installation est rapide et facile, et la conception modulaire permet également des extensions et des réaménagements ultérieurs du système.
Les convoyeurs aériens MCM sont commercialisés sous l'une des cinq marques commerciales suivantes, selon le type de système.
MCM Autotrack - Systèmes de convoyeurs Power & Free
Une gamme de convoyeurs à chaîne aériens « power & free » conçus avec la flexibilité nécessaire pour permettre au produit d'être dirigé le long de différents itinéraires au sein du même système en fonction de la séquence.
MCM Powertrack
Une gamme de convoyeurs aériens à chaîne monorail adaptés à la manutention d'une grande variété de produits dans de nombreux secteurs industriels. Ils existent en deux versions : le modèle à chaîne fermée pour les charges moyennes jusqu'à 100 kg et le modèle à chaîne ouverte pour les charges plus lourdes jusqu'à 500 kg.
Systèmes de convoyeurs monorail MCM Sidetrack
Une gamme de convoyeurs aériens à chaîne « monorail » dont la voie est pivotée de 90 degrés afin d'éviter que toute contamination provenant de la chaîne, telle que l'huile de lubrification, ne tombe sur le produit.
Systèmes de convoyeurs inversés MCM Dualtrack
La gamme de convoyeurs MCM Dualtrack, DT100 et IAT100 P&F, est composée d'une chaîne biplane motorisée dans un rail fermé, avec un rail de stabilisation secondaire formant une seconde voie, d'où le terme « double voie ». Leur grande stabilité permet un positionnement précis du produit. Le système IAT100 est un véritable convoyeur à chaîne motorisée inversé.
Systèmes de convoyage MCM Freetrack
Les systèmes de convoyeurs MCM Freetrack utilisent les composants de rail standard disponibles dans la gamme Powertrack, mais au lieu d'installer une chaîne alimentée par un moteur, des chariots (bogies) à roulement libre sont insérés dans le système, auxquels est suspendue la charge de produits.

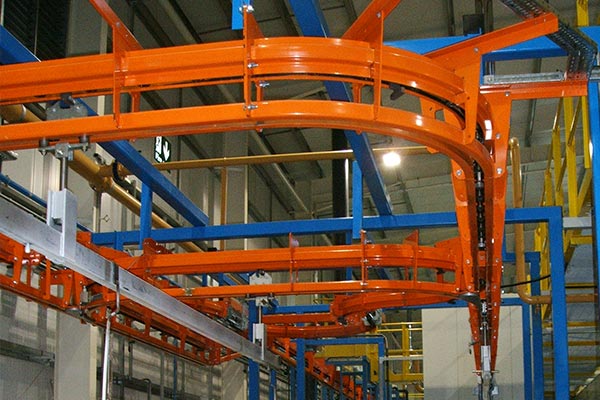

Convoyeurs aériens à chaîne MCM - Principes de fonctionnement
Le principe des convoyeurs à chaîne aériens repose sur l'utilisation d'une chaîne motrice continue se déplaçant sur un rail. Des supports, fixés à la chaîne à intervalles réguliers, permettent de suspendre les produits à transporter, soit directement, soit au moyen de barres de charge ou de supports spécifiques.

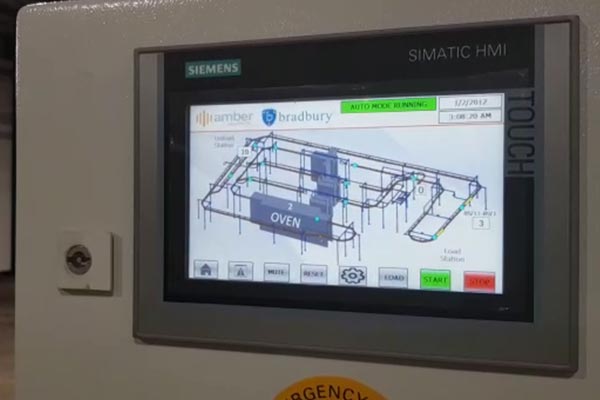

Systèmes de contrôle pour l'automatisation
Tout aussi crucial pour le bon fonctionnement d'un système de convoyage que son matériel mécanique, son système de contrôle l'est également. Selon la complexité du système, ce système peut aller de simples boîtiers de démarrage/arrêt à de multiples panneaux de commande intégrant des automates programmables et des interfaces homme-machine de pointe, régulant de nombreux dispositifs d'entrée/sortie.

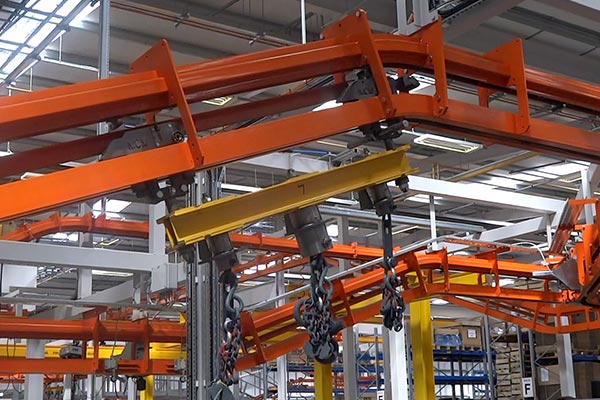

Convoyeurs aériens à chaîne - Données techniques
Données techniques des convoyeurs à chaîne aériens MCM, y compris les capacités de charge des modèles, les espacements des convoyeurs et les fiches techniques téléchargeables.
Frequently Asked Questions About Overhead Chain Conveyor Systems
An overhead chain conveyor uses a continuous powered chain running inside a track. Pendants are fitted to the chain at regular intervals, allowing products to be suspended directly or carried using load-bars or purpose-made carriers.
In a Power & Free system, dogs fitted to the powered chain push trolleys along a second track, normally positioned beneath the chain track. Products are suspended from these trolleys, providing greater flexibility in how products move through the conveyor system.
Amber Industries manufactures five main MCM overhead conveyor ranges: Autotrack, Powertrack, Sidetrack, Dualtrack and Freetrack. Each is designed for different product handling and conveyor system requirements.
MCM Autotrack is a Power & Free overhead chain conveyor system designed to allow products to be directed along different routes within the same conveyor system depending on the required sequence.
MCM Powertrack is available in two types. Enclosed-chain Powertrack conveyors are designed for medium loads up to 100Kg, while open-chain versions are available for heavier loads up to 500Kg.
MCM Sidetrack is a monorail overhead chain conveyor with its track rotated through 90 degrees. This arrangement helps prevent contamination from the chain, such as lubricating oil, from falling onto the conveyed product.
MCM Dualtrack uses a powered bi-planar chain in an enclosed track together with a secondary stabilising rail. This dual-track arrangement provides high stability and makes the system suitable for applications requiring accurate product positioning. The IAT100 is a true inverted Power & Free chain conveyor system.
MCM Freetrack uses standard track components from the Powertrack range but does not use a powered chain and motorised drive unit. Instead, free-running trolleys or bogies are inserted into the track and the product load is suspended from them.
Yes. Their modular design can incorporate standard accessories including different-radius horizontal and vertical curves, spinners, indexers and automatic load-unload units. This allows systems to be configured for complex routing and manufacturing or assembly layouts.
Yes. The modular design of MCM overhead conveyor systems allows later extensions and system rearrangements to be undertaken, as well as helping make initial installation quick and straightforward.
